日本北陽HOKUYO UXM - 30LN - PW掃描測距儀
產品概述
北陽HOKUYO UXM - 30LN - PW是一款掃描測距儀,具備區域配置功能,屬于障礙物檢測傳感器。其檢測范圍可達30m,掃描角度為190°,能夠自由設置檢測區域。該產品配備室外過濾器,適用于雨、霧等戶外環境,可廣泛應用于各種需要在戶外進行障礙物檢測的場景。

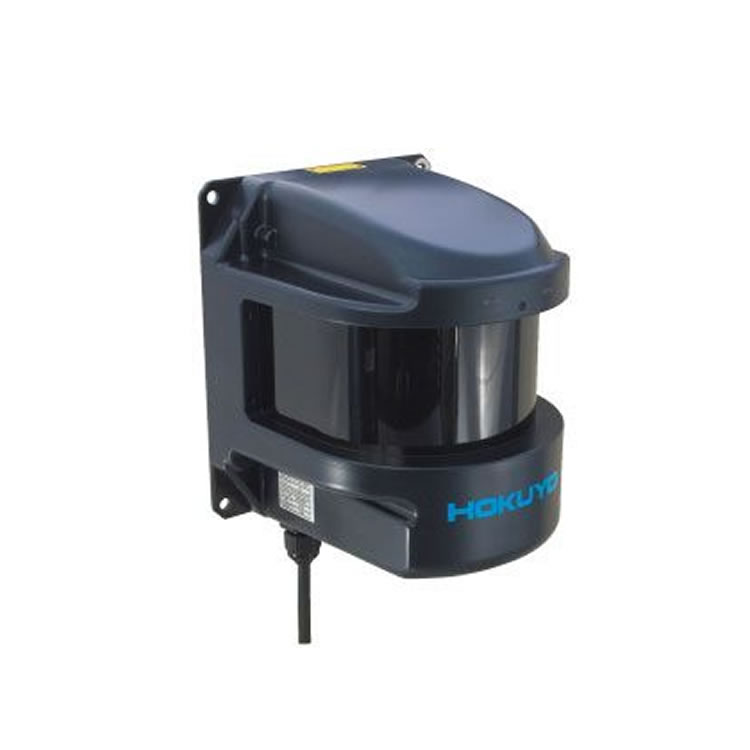

產品外觀與特征
從外觀上看,它設計緊湊,外殼堅固。具有以下特征:
ON/OFF延遲:可根據實際需求設置開關的延遲時間,靈活適應不同的應用場景。
最小可檢測距離配置:能夠精確設置最小可檢測距離,滿足多樣化的檢測需求。
最小可檢測寬度配置:可對最小可檢測寬度進行配置,提高檢測的針對性和準確性。
數字輸入功能:可通過數字輸入進行操作控制,方便與外部設備集成。
區域登錄與輸出:登錄16個區域,提供故障輸出和3個檢測輸出,便于對不同區域進行管理和監控。
技術參數
光源:采用半導體激光器,波長λ = 905nm,激光安全等級1(FDA),在保證測量精度的同時確保使用安全。
電源電流
常規電流:600mA或更低(10VDC和12VDC時);250mA或更低(24VDC時)。
啟動電流:2A或更低(10VDC時)、1.5A或更低(12VDC時)、0.75A或更低(24VDC時)。
功耗:6W或更低(常規),能耗較低,有利于設備的長時間穩定運行。
檢測范圍和對象
保證范圍:0.1至30m3(針對500mm×500mm黑色物體,反射率為10%)。
最大檢測范圍:100m(極限值)。
最小物體檢測尺寸:5m處為65mm、10m處為130mm、30m處為400mm。
距離精度
3,000lx或更小光照條件下:±50mm(反射率為10%的黑色物體最遠10m,白色紙張最遠30m)。
100,000lx或更小光照條件下:±100mm(反射率為10%的黑色物體最遠10m,白色紙張最遠30m)。
測量分辨率/可重復性
1mm的測量分辨率。
3,000lx或更小光照條件下:σ<50mm(10m以?xún)葹?0%反射率的黑色物體和最遠30m的白色紙張)。
100,000lx或更小光照條件下:σ<100mm(10m以?xún)?0m反射率的黑色物體,最遠30m的白紙)。
掃描角度:190°,提供寬廣的視野范圍,能夠有效檢測周?chē)h(huán)境的障礙物。
角度分辨率:約0.25°(360°/1,440級),可精確分辨不同角度的障礙物。
檢測區域設置:可按點在0.1至30m范圍內進行設置,或輸入坐標值,設置方式靈活多樣。
掃描速度:50msec(電機轉速1200rpm),能夠快速獲取環境信息。
應用領域
戶外機器人:如巡檢機器人、物流機器人等,幫助機器人在戶外環境中準確檢測障礙物,實現自主導航和避障。
智能交通:可用于車輛的輔助駕駛系統,檢測車輛周?chē)恼系K物,提高行車安全。
安防監控:在戶外安防區域,實時監測是否有非法入侵的物體,保障區域安全。
農業自動化:用于農業機械的導航和障礙物檢測,提高農業生產的自動化水平。
