日本北陽HOKUYO YVT - 35LX - F0/FK掃描測距儀
產品概述
北陽HOKUYO YVT - 35LX - F0/FK是一款3D掃描測距儀，通過垂直和水平方向轉動具有TOF（Time of Flight，飛行時間）原理的脈沖激光束來測量距離。在1幀內，它能生成一個具有2590個點的點云，還可使用隔行掃描模式增加點云密度。該掃描測距儀配備了加速度傳感器和PPS（Pulse Per Second，秒脈沖）輸入信號，適用于多種對三維空間信息獲取有需求的場景。

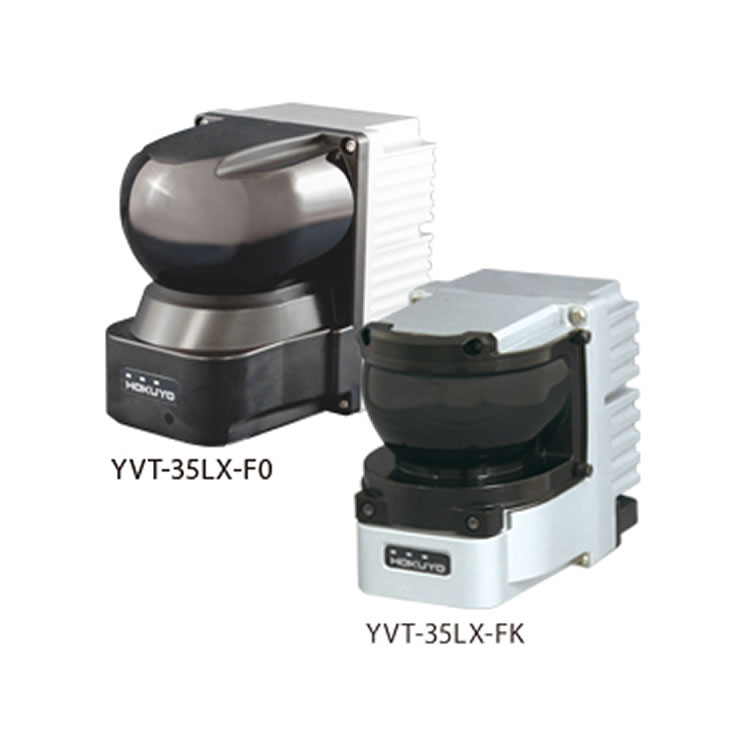

產品外觀與尺寸
整體設計非常緊湊，尺寸為70mm×106mm×95mm，體積小巧便于安裝和集成到各種設備與系統中。YVT - 35LX - F0和YVT - 35LX - FK外觀上可能存在一定差異以適應不同應用需求（FK為靜音型）。
產品特征
測量原理：采用具有TOF原理的脈沖激光束來測量距離，通過計算激光從發射到接收的時間來確定目標物體的距離信息。
3D測量能力：激光束在寬3D場中發射，能夠提供對物體的高度、寬度和深度信息的訪問，這是傳統2D掃描儀無法提供的功能，可獲取更全面的空間數據。
技術參數
光源
半導體激光管波長為905nm。
激光安全等級1（IEC60825 - 1：2007和IEC60825 - 1：2014），使用安全。
電源電壓：DC12V/24V（工作電壓范圍10 - 30V），使用12V時，啟動電流1.5A，正常工作電流0.8A。
掃描角度
水平掃描角度：FOV（Field of View，視場角）為210°或更高，俯仰角度為6°，精度為±0.125°。
垂直掃描角度：視場角為40°（-5°至35°），精度為±2°。
數據點（分辨率）
普通模式下為2590點或更多（無隔行掃描，20fps）。
隔行掃描HD模式下為518000點或更多（0.1fps）。
隔行掃描模式
水平方向最大可實現20倍的點云密度增加。
HD模式為水平20倍×垂直10倍的點云密度提升。
垂直掃描中心的檢測范圍：在不同條件下有不同的有效檢測范圍，例如水平掃描 - 45°<θ<45°、0.3 - 35m（白紙，黑紙反射率10%）等，垂直掃描向上35°/向下 - 5°的檢測范圍為垂直掃描中心（向上15°）的70%。
檢測精度（溫度25°C時）
中15m以下白紙：±50mm。
白紙15m - ：±100mm。
重復精度（溫度25°C時）
中15m以下白紙：σ<20mm。
白紙15m - ：σ<35mm。
不檢測回聲：最多4個回聲，可減少干擾信號對測量結果的影響。
水平掃描速度：有20赫茲和1200赫茲兩種可選，可根據實際需求調整掃描速度。
輸入/輸出
PPS輸入：光電耦合器輸入（2mA或更高時高電平有效）。
同步輸出：光電耦合器集電極開路輸出（30VDC 50mA MAX）。
接口：以太網（TCP/IP），100BASE - TX（自動協商），方便與計算機等設備進行數據傳輸和通信。
保護結構：IP67（電源已關閉），不防水，但在防塵方面有較好的防護能力。
重量
YVT - 35LX - F0約650克。
YVT - 35LX - FK約1公斤。
應用領域
工業自動化：可用于機器人的導航和定位，幫助機器人在復雜的環境中準確感知周?chē)矬w的位置和形狀，實現自主移動和操作。
物流倉儲：在貨物分揀和存儲過程中，掃描貨物的尺寸和位置信息，優化倉儲空間的利用和貨物的搬運路徑。
建筑測量：對建筑物進行三維建模和尺寸測量，提高測量的精度和效率。
安防監控：實時監測特定區域內的物體移動和變化，及時發現異常情況并進行預警。
