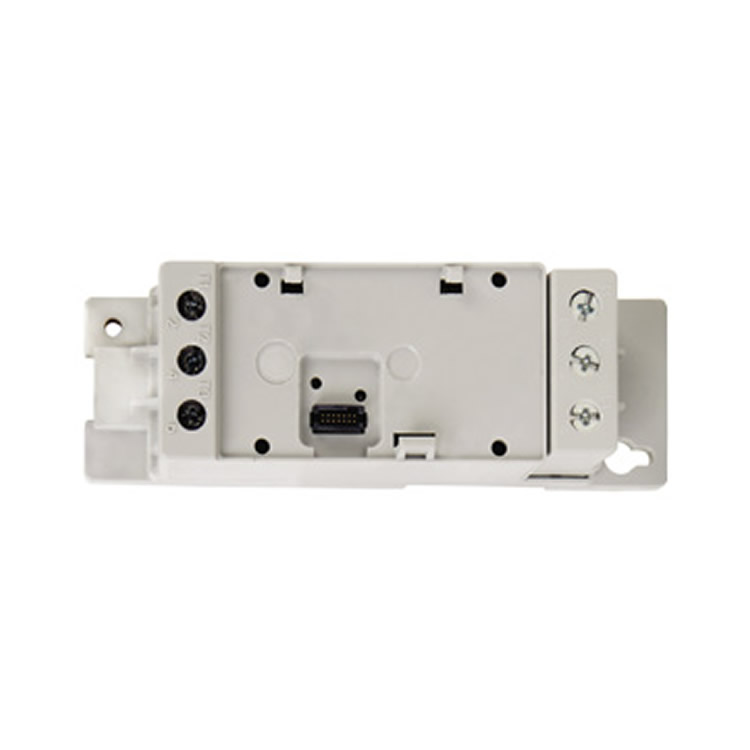

Sprecher+Schuh過載繼電器CEP9-ESM-I-7T-60

1. 基礎參數

? 型號：CEP9-ESM-I-7T-60

? 安裝方式：DIN導軌或面板安裝（DIN Rail / Panel Mount）

? 適用接觸器：所有接觸器（All contactors）

? 電流范圍：6–60 A

? 目錄號（Catalog Number）：CEP9-ESM-I-7T-60

2. 電氣特性

? 額定絕緣電壓（U?）：600 V AC

? 額定工作電壓（U?）：690 V AC

? 額定沖擊電壓（U???）：8 kV

? 工作頻率：50/60 Hz

? 短路保護等級：符合IEC 60947-4-1標準

? 接地故障檢測范圍：20 mA–5.0 A（需外部電流互感器支持低于1.0 A的檢測）

3. 機械特性

? 防護等級：IP20

? 接線端子扭矩：

  ? 單根導線（柔性/實心）：2.5 N·m

  ? 多根導線（帶冷壓端子）：3.4 N·m

? 線徑范圍：

  ? 柔性/實心導線：2.5–16 mm2（帶冷壓端子）

  ? 粗絞線/實心公制導線：2.5–25 mm2（單根）或 6–16 mm2（多根）
