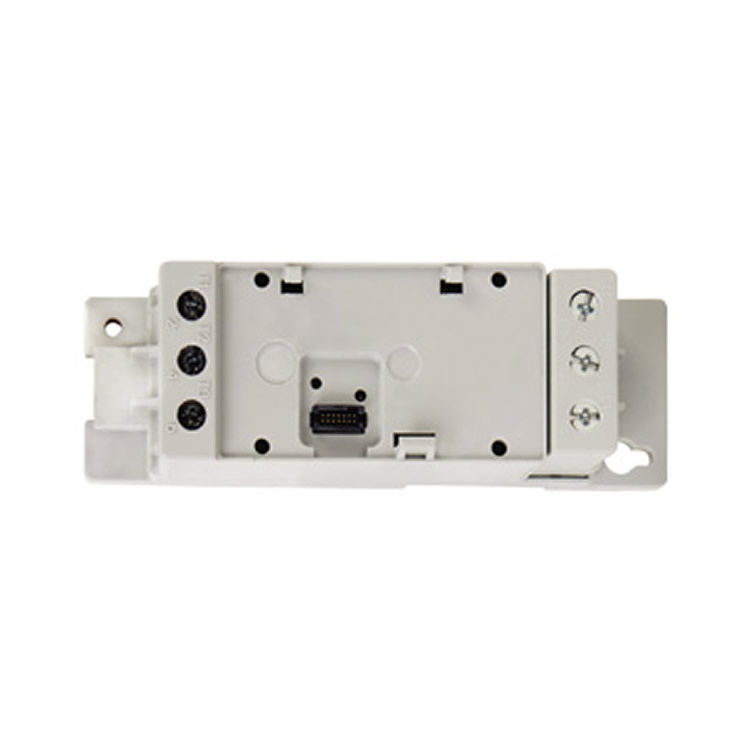

Sprecher+Schuh過載繼電器CEP9-ESM-I-7T-30

1. 基礎參數

? 型號：CEP9-ESM-I-7T-30

? 安裝方式：DIN導軌或面板安裝（DIN Rail / Panel Mount）

? 適用接觸器：所有接觸器（All contactors）

? 電流范圍：0.5–30 A

? 目錄號（Catalog Number）：CEP9-ESM-I-7T-30

2. 電氣特性

? 額定絕緣電壓（U?）：600 V AC

? 額定工作電壓（U?）：690 V AC

? 額定沖擊電壓（U???）：8 kV

? 工作頻率：50/60 Hz

? 短路保護等級：符合IEC 60947-4-1標準

3. 機械特性

? 防護等級：IP20

? 接線端子扭矩：

  ? 單根導線（柔性/實心）：2.5 N·m

  ? 多根導線（帶冷壓端子）：3.4 N·m

? 線徑范圍：

  ? 柔性/實心導線：2.5–16 mm2（帶冷壓端子）

  ? 粗絞線/實心公制導線：2.5–25 mm2（單根）或 6–16 mm2（多根）

4. 環境適應性

? 工作溫度：-40°C 至 +85°C

? 存儲溫度：-20°C 至 +55°C

? 濕度范圍：5–95%（非冷凝）

? 抗振動：2.5G（運行中）/5G（非運行）

? 抗沖擊：30G（符合IEC 68-2-27）

? 海拔高度：≤2000 m
