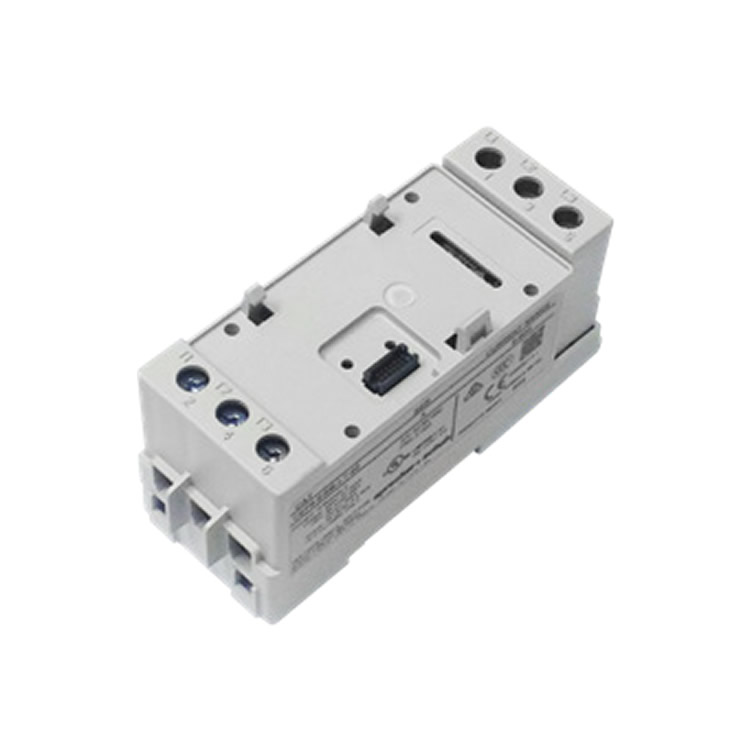

Sprecher+Schuh過載繼電器CEP9-ESM-I-T-60

1. 基本規格

? 型號名稱: CEP9-ESM-I-T-60

? 產品類型: 電流傳感模塊（Current Sensing Module）

? 主要功能: 提供電流監測和保護，支持 DIN 導軌安裝，適用于電機過載保護。

? 安裝方式: DIN 導軌安裝（支持 up to 60A 應用）

? 適用對象: 所有接觸器（All contactors）和外部電流互感器（external current transformers）

? 電流范圍: 6~60 A

2. 電氣規格

CEP9-ESM-I-T-60 作為傳感模塊，其電氣參數遵循 CEP9 系列的通用規格（文檔中未區分模塊型號，故引用整體標準）:

? 額定絕緣電壓（Ui）: 600 V AC

? 額定工作電壓（Ue）: 600 V AC（基于文檔中的“Rated Operating Voltage”描述）

? 額定脈沖電壓（Uimp）: 符合 IEC 標準（具體值未指定，但文檔提及短路評級）

? 額定頻率: 50/60 Hz（適用于交流系統）

? 短路評級: 支持高短路容量（文檔未提供具體值，但強調“Short Circuit Ratings”符合工業標準）

? 相位保護: 支持可配置的相位丟失保護（Trip level factory-set at 100% 電流不平衡）

? 接地故障保護: 支持零序電流檢測（20 mA~5.0 A 可調），適用于低電平電弧故障檢測（需外部電流互感器用于 <1.0 A 檢測）

3. 環境規格

CEP9-ESM-I-T-60 設計用于嚴苛工業環境

? 工作環境溫度: -40°C 至 +85°C（-40°F 至 +185°F）

? 存儲溫度: -20°C 至 +55°C（-4°F 至 +131°F）

? 操作溫度（封閉環境）: -20°C 至 +40°C（-4°F 至 +104°F）

? 濕度: 5%~95% 非冷凝

? 防護等級: IP20（防止固體異物侵入，但不防水）

? 振動耐受: 符合 IEC 68-2-6（操作時 2.5G，非操作時 5G）

? 沖擊耐受: 符合 IEC 68-2-27（30G）

? 海拔高度: 最高 2000 m

? 污染等級: 3（適用于工業污染環境）
