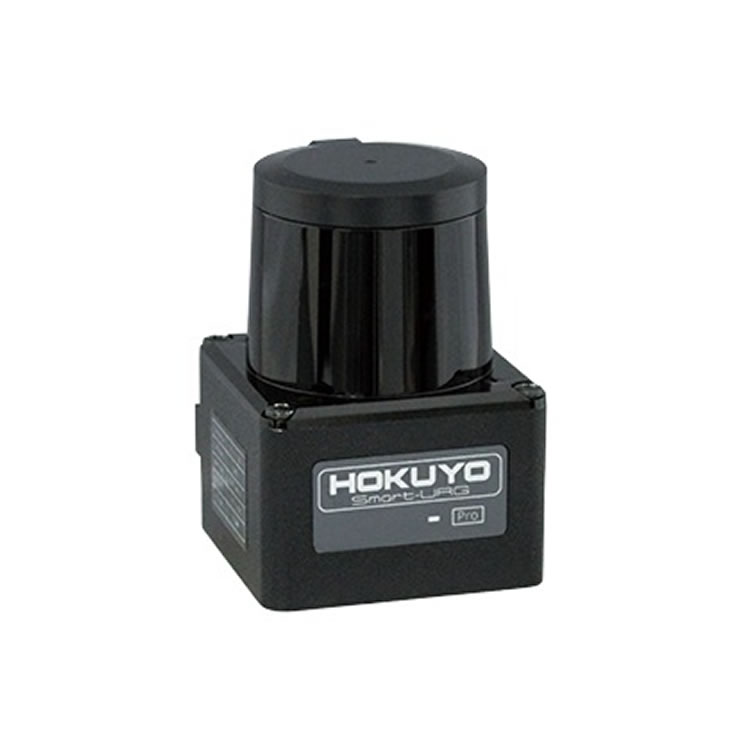

日本北陽HOKUYO UST - 15LX掃描測距儀
產品概述
HOKUYO UST - 15LX是一款專為智能機器人設計的戶外激光雷達掃描測距儀。它具有尺寸小巧的特點，在室外環境下能夠提供高精度的測距數據，適用于多種對空間和精度有要求的戶外應用場景。
產品特征
輕巧袖珍：在同類產品中屬于最小、最輕的，重量?jì)H為130g，這一特性使其能夠輕松集成到各類智能機器人設備中，不會(huì )給設備增添過多負擔，尤其適合對重量敏感的應用。
性能良好
檢測范圍：中等檢測范圍為15m，能夠滿足一些中小范圍戶外場景的測距需求。
檢測角度：寬檢測角度達270°，可覆蓋較大區域，有效減少掃描盲區，為機器人提供更全面的周邊環境信息。
快速響應：響應時間為25msec，能夠迅速獲取距離數據，使機器人可以及時對周?chē)h(huán)境變化做出反應，適用于動態環境下的實時監測。
高角分辨率：角度分辨率為0.125°，可以精確地檢測物體的大小、位置和移動方向，為機器人的導航、避障等功能提供細致可靠的數據支持。
功能實用：可以檢測物體的大小、位置和移動方向，這些功能對于智能機器人的環境感知和自主行動至關重要，能夠幫助機器人更好地適應復雜的戶外環境。
室外適用：專門為室外環境設計，具備一定的環境適應性，能夠在戶外條件下穩定工作。
技術參數
電源參數
電源電壓：12VDC/24VDC（工作范圍10至30V，紋波10%以?xún)龋?，可適應多種直流電源輸入，方便與不同的電源系統集成。
電源電流：150mA或更低（啟動時需要450mA），功耗相對較低，有利于延長設備的使用時間，減少能源消耗。
光源特性：采用半導體激光器，波長λ = 905nm，激光器的安全等級 = 1，使用安全，不會(huì )對人體造成傷害。
檢測性能
檢測范圍：在白色肯特板情況下為0.05m至15m；浸反射率10%時為0.05m至6m。最大檢測距離根據不同條件可達105m (@6m)、260mm (@15m)。
準確性：±40毫米*1，能夠提供較為準確的距離測量結果。
重復精度：σ<20毫米*1，保證了測量結果的一致性和可靠性。
掃描參數
掃描角度：270°，提供寬廣的掃描視野。
掃描速度：25ms（電機轉速2400rpm），快速完成掃描任務。
角度分辨率：0.25°/0.125°*2，可根據需求選擇不同的分辨率模式。
啟動與輸出
啟動時間：10秒內（如果在啟動時檢測到故障，啟動時間會(huì )有所不同），啟動速度較快，能夠迅速進入工作狀態。
輸出：同步輸出，光電耦合器集電極開路輸出30VDC 50mA MAX，方便與其他設備進行數據傳輸和控制。
接口與顯示
接口：以太網100BASE - TX，便于與計算機或其他網絡(luò )設備連接，實現數據的快速傳輸和遠程控制。
LED顯示屏：電源LED顯示（藍色），在啟動和故障狀態下會(huì )閃爍，方便用戶直觀了解設備的工作狀態。
環境適應性
周?chē)鷱姸?/span>：小于100,000lx，需避免陽光直射或其他強光照明源，否則可能導致傳感器故障。
環境溫度和濕度：工作溫度范圍為 - 30°C至 + 50°C，低于85%RH（無露水、霜凍），能夠在一定范圍的溫濕度條件下正常工作。
儲存溫度和濕度：儲存溫度范圍為 - 30°C至 + 70°C，低于85%RH（無結露、結霜），保證了設備在儲存過程中的穩定性。
機械性能
抗振性：10至55Hz雙振幅1.5mm，X、Y和Z方向各2小時；55至200Hz 98m/s2（10G）掃描2分鐘，X、Y和Z方向1小時，具備較強的抗振動能力，適用于移動設備。
抗沖擊性：196m/s2（20G）X、Y和Z方向10次，能夠承受一定程度的沖擊，保證設備的可靠性。
應用領域
憑借其小巧輕便、高精度和室外適用等特點，UST - 15LX掃描測距儀可廣泛應用于智能機器人的戶外導航、避障、環境建模等領域，也可用于一些對空間和精度有要求的戶外自動化設備和系統中，為這些應用提供精確的距離測量和環境感知功能。
