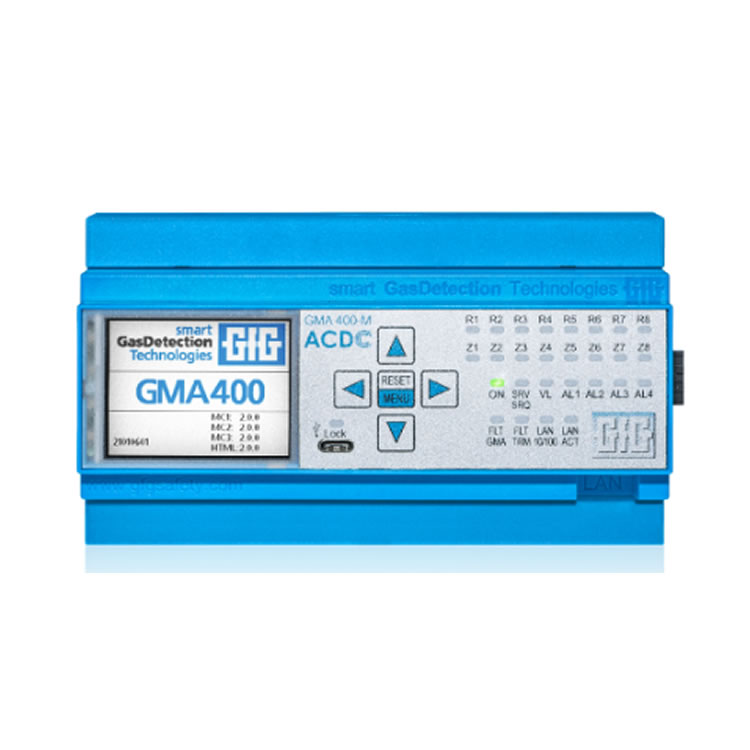

GMA400-MT

認證標準：EN 50270:2015（抗干擾等級II類）、EN 61010-1:2010（污染等級2，繼電器觸點耐壓III類）

防護等級：IP20

功耗：

主機：5 W（無發射器）

繼電器模塊（可選）：6 W

連接能力

功能模塊 參數說明

發射器（Transmitters） 128個（最多16個模擬/AC/DC輸入）

虛擬發射器 32個（用于計算平均值及環境參數）

報警指示器 64個（通過RS-485總線）

輸入接口

模擬輸入 16路（4-20 mA，最大輸入電阻50 Ω）

數字輸入 8路（支持報警確認，可自由配置）

RS-485總線 5路（外接繼電器模塊或數字傳感器）

1路（向上位機傳輸數據或實現主從功能）

輸出接口

繼電器輸出 8個（常開觸點）：

- 6個可自由配置單點報警、閾值、組報警、故障通知及表決功能

- 1個維護用繼電器（常閉觸點）

- 1個故障用繼電器（常閉觸點）

以太網接口 10/100 Mbit/s（網絡(luò )及互聯網接入）

區域與通風

區域劃分：8個獨立區域，每個區域配備2個通風口。

報警功能

報警類型：每個測量點支持4個獨立閾值報警（Alarm 1-4），量程內自由設定。

報警特性：

可確認/不可確認（僅帶蜂鳴器）

鎖存/非鎖存

帶延時觸發（最長3分鐘）

帶延時解除（最長60分鐘）

數據存儲

存儲介質：內置存儲、SD卡、USB Type-C接口。

記錄內容：測量值、報警/故障記錄、實時值、平均值、最小/最大值。

存儲間隔：可設置（5秒至60分鐘）。

環境條件

工作溫度：-20℃ 至 +50℃

存儲溫度：-30℃ 至 +60℃

濕度范圍：0% 至 99% RH（無冷凝）

電源配置

供電方式：2路24 V DC（1路冗余供電），電壓范圍20-30 V DC。

顯示與控制

顯示屏：2.4英寸彩色LCD，分辨率320×240像素。

操作按鈕：5個（復位/菜單、上下左右導航鍵）。

指示燈：28個狀態LED（綠、黃、紅、藍）。

蜂鳴器：本地報警提示音。

物理規格

尺寸：162 mm × 97 mm × 62 mm（寬×高×深）。

安裝方式：TS35導軌安裝。

重量：370 g。
