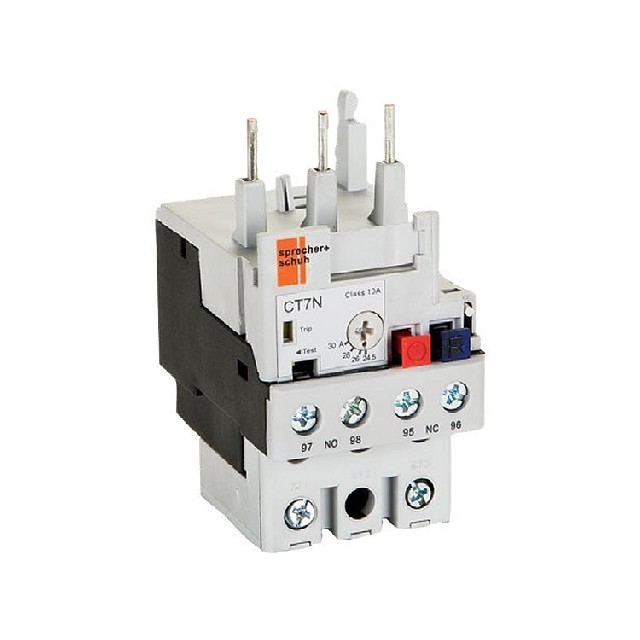

型號 CT7N-37-C36

適用接觸器 CA7?30 … CA7?37

電流調整范圍 29 … 36 A

脫扣等級 Class 10

類型 雙金屬熱過載繼電器，環境溫度補償，缺相敏感

環境溫度補償范圍 -20 … +60 °C

缺相保護 內置差動脫扣機構，缺相時約 45 秒 內脫扣

復位方式 可選手動或自動復位（通過選擇開關）

輔助觸點 1 NO + 1 NC，電氣隔離（可接不同電壓）

適用電機 三相或單相交流電機（單相使用時按接線圖連接）

推薦應用 T?Frame 電機、變頻驅動（VFD）、直流應用

最大后備熔斷器（gL/gG，690V AC，IEC/EN 60947?4?1） Type 1：125 A

Type 2：63 A

UL Class K5 熔斷器（600V AC，UL 508） 125 A

主回路端子 螺絲端子

主回路導線截面（帶管狀端子，細多股線） 1 × (2.5 … 10) mm2

主回路導線截面（實芯或粗多股線） 1 × (2.5 … 16) mm2

主回路導線截面（AWG） 1 × (10 … 6) AWG

主回路端子扭矩 2.5 … 3.5 Nm（22 … 31 lb?in）

控制回路導線截面 2 × (1 … 4) mm2

控制回路端子扭矩 1.2 Nm（10.6 lb?in）

螺絲刀類型 Pozidrive 2 號 或 8.5 × 5.5 mm 一字螺絲刀

防護等級（連接狀態） IP20 / IP2X

振動耐受 3g（IEC/EN 60068?2?6）

沖擊耐受 5g / 11 ms（IEC/EN 60068?2?27）

外殼阻燃等級 UL94 V0

符合標準 IEC/EN 60947?4?1，UL 508

尺寸（與 CA7?30…37 配合時） 寬：45 mm

高：149 mm

深：43 mm

直接安裝接觸器 CA7?30, CA7?37

單獨安裝配件 DIN 導軌/面板安裝適配器 CT7N?37?P?A
