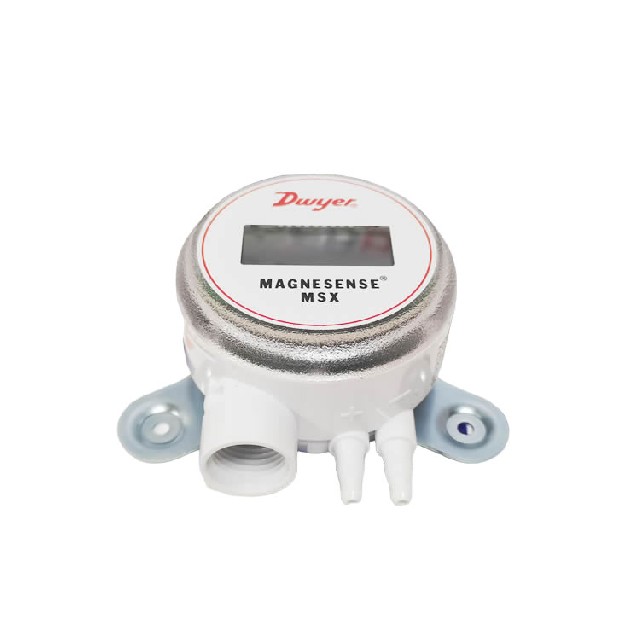

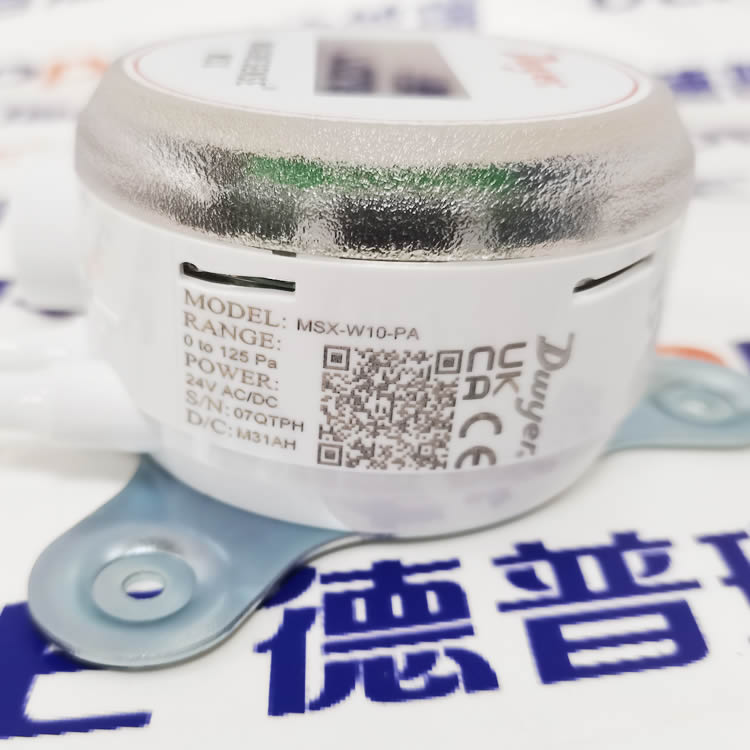

MSX-W10-PA 是 MSX Magnesense 差壓變送器系列,結合了原始 MS2 系列 Magnesense?? II 變送器的穩定性和多功能性,適用于樓宇控制應用。MSX 簡化了訂購流程,以提供所需的配置,從而縮短了產品設置時間。MSX變送器可以通過從變送器提取平方根來提供線性壓力輸出或線速度輸出。還包括其他參數,以擴展用于計算流量的平方根功能。雙電壓和毫安輸出信號可用于提供控制和設備輸出信號驗證。典型應用包括空氣處理機組中的過濾器監測、制藥/半導體潔凈室中的建筑壓力、商業建筑中的管道靜壓和VAV系統中的風速/流量。
●壁掛式,單向
●不帶液晶顯示屏
●測量范圍 125Pa
●通過可選的免工具接線端子實現快速簡便的接線
●通過 UL94 V-0 和阻燃等級為各種應用增加安全性
●輸出信號4-20mA(2線),0-10V或0-5V可選(3線)
●響應時間為瞬時(默認)或 3 秒(可選)
●零點和量程調整:數字按鈕
●1/2 ? NPS 螺紋電氣入口
功能/特點:
清晰讀數的LCD顯示屏可轉180度顯示 可選配免工具快速接線端子排,方便快速接線
UL94 V-0和UL 2043等級的阻燃和阻煙外殼,在各種應用場合更加安全
應用:
●空氣處理機組中的過濾器狀態監測
●制藥,半導體,潔凈室的室內壓力監測
●商業和專業建筑中的風管靜壓測量變風量調節系統中的風速/風量
技術指標:
介質:空氣和不可燃的兼容氣體
精度:滿量程的+1%FSO。
穩定性:每年+1%FSO。
溫度范圍: -4- 158°F (-20- 70°C)。
壓力限制:量程0和1 最大操作壓力為3.6psi,爆裂壓力為6psi 量程2和3 最大工作壓力為6psi,爆裂壓力為6psi
電源要求: 10-36VDC(2線),17-36VDC或隔離的21.6-33VAC(3線)
輸出信號:4-20mA (2線) ; 0-10V或0-5V (3線)
響應時間:瞬時(默認)或3秒可選),零點和量程調整:數字按鈕
回路電阻:電流輸出: 0-12500 (最大) ,電壓輸出:最小負載1k2
電流消耗:最大21mA
電氣連接:可移除的歐式端子排
進線方式:1/2*NPS螺紋
顯示(可選):4位LCD顯示屏
過程連接:1/8", 3/16”, 1/4", 5mm和6mm內徑軟管
外殼防護等級:NEMA 4X (IP66),阻煙等級UL 2043,阻燃等級UL94 V-0
安裝方向:任意
重量:230g
