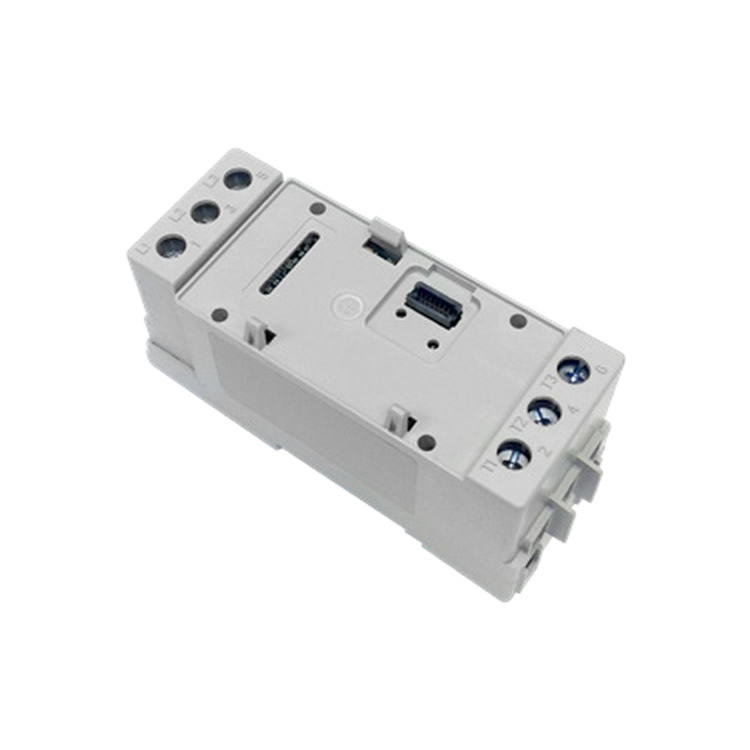

Sprecher+Schuh過載繼電器CEP9-ESM-IG-T-30

?   描述: 電流/接地故障感應模塊 (Current/Ground Fault Sensing Module)，DIN導軌安裝 (DIN Rail Mount)。

?   安裝方式: DIN導軌安裝 (up to 60A)

?   適用對象: 所有接觸器 (All contactors)

?   電流范圍: 0.5...30 [A]

?   通用功能 (適用于所有CEP9系列):

    ?   電機保護: 提供過載保護（通過真實RMS電流測量和熱模型計算）、可調跳閘等級（5...30）、熱記憶、手動/自動復位模式、熱警告、失速保護、欠載保護、相位丟失保護、電流不平衡保護。

    ?   接地故障保護: 集成零序（核心平衡）感應，用于低電平（電弧）接地故障檢測。跳閘和警告設置可調范圍 20 mA...5.0 A。

    ?   通信與診斷: 支持通過EtherNet/IP網絡監控電機性能數據（電壓、電流、能量、%熱容量利用率、跳閘時間、復位時間等）和診斷信息（設備狀態、跳閘狀態、警告狀態等）。

    ?   輸入/輸出: 支持連接接觸器、輔助觸點、 pilot devices、限位開關、浮球開關等。

    ?   環境規格:

        ?   環境溫度: -40...+85°C

        ?   存儲溫度: -20...+55°C

        ?   運行溫度 (開放式/封閉式): -20...+40°C

        ?   濕度: 5...95% 非冷凝

        ?   防護等級: IP20

        ?   污染等級: 3

    ?   扭矩與線規 (適用于30A/60A感應模塊端子):

        ?   扭矩: 單股/實心線 22 lb-in (2.5 N-m)；多股線 30 lb-in (3.4 N-m)

        ?   線規: AWG #14...6 (單股)；AWG #10...6 (多股)；或 2.5...16mm2 (帶線鼻的柔性多股線，單股)；6...10mm2 (帶線鼻的柔性多股線，多股)
