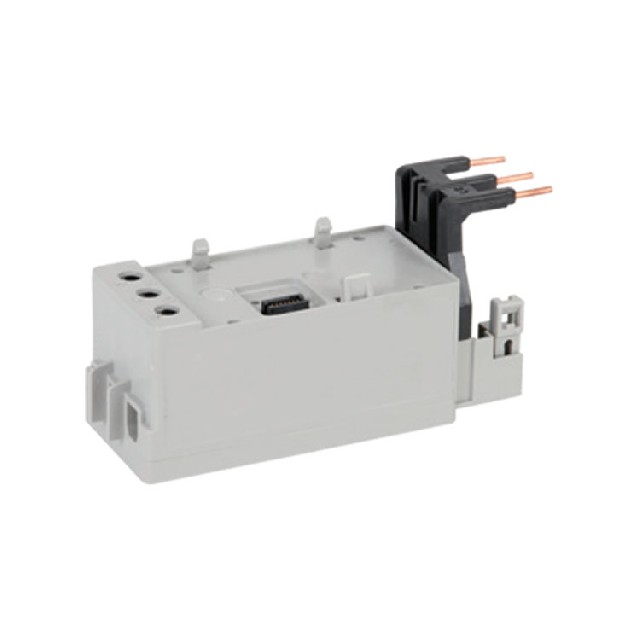

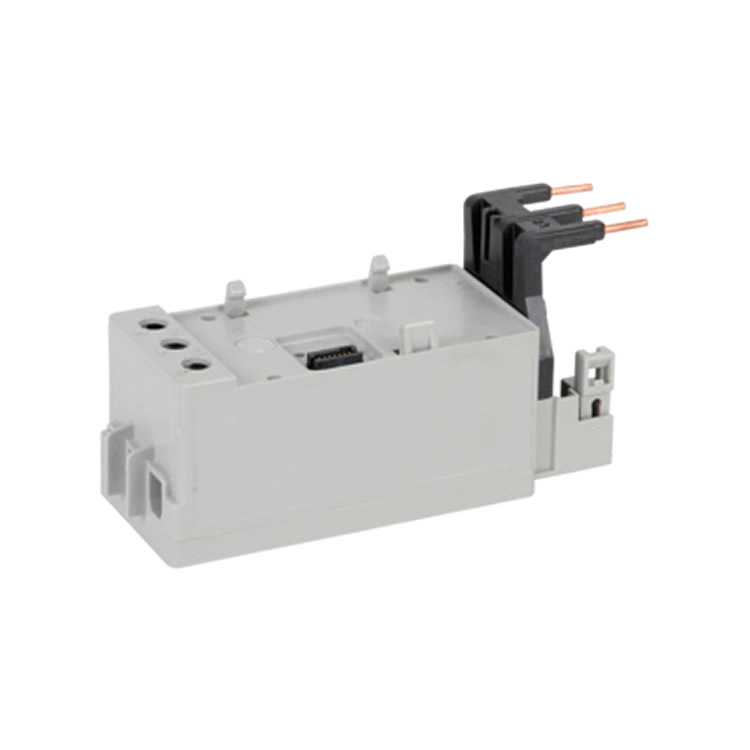

Sprecher+Schuh過載繼電器CEP9-ESM-IG-97-100

1. 基本信息

   ? 型號 (Catalog Number): CEP9-ESM-IG-97-100

   ? 描述 (Description): 電流/感測模塊（Current/Sense Module），用于IEC接觸器，提供電流監測和保護功能。

   ? 適用接觸器 (For Use With): CA7-60...97系列接觸器。

   ? 電流范圍 (Current Range): 10...100 A（安培），覆蓋電機負載保護需求。

   ? 安裝選項 (Mounting Options): 直接安裝在接觸器上（Direct Mount），適用于面板或DIN導軌安裝場景（基于IEC Contactors行推斷）。

   ? 模塊類型: 屬于CEP9系列的感測模塊，支持電流監測和基本保護功能。

2. 電氣規格

   ? 端子 (Terminals): 標準端子包括1/L1, 3/L2, 5/L3（線路側）和2/T1, 4/T2, 6/T3（負載側），用于三相連接。

   ? 額定絕緣電壓 (Rated Insulation Voltage, Uij): 600V AC（交流），確保高壓隔離安全。

   ? 額定工作電壓 (Rated Operating Voltage, Ue): 未在文檔中明確指定針對該型號，但整個CEP9系列的通用額定值為600V AC（參考“Rated Operating Voltage (Ue)”部分）。

   ? 額定頻率 (Rated Frequency): 50/60 Hz（通用規格，適用于所有CEP9模塊）。

   ? 短路評級 (Short Circuit Ratings): 文檔未提供具體值，但整個系列設計符合IEC標準（參考“Short Circuit Ratings”部分）。

   ? 接地故障檢測 (Ground Fault Detection): 支持零序（core balance）感測，可檢測低電平（電?。┙拥毓收?。設置范圍：20 mA...5.0 A（警告和跳閘可調）。注意：對于大于200A的設備或小于1.0A的接地故障檢測，需外部電流互感器配件。

   ? 相位丟失保護 (Phase Loss Protection): 可配置，啟用/禁用功能，時間延遲可調（0.1...25.0秒），跳閘水平工廠設置為100%電流不平衡。

3. 環境規格

   ? 環境溫度 (Ambient Temperature):

     ? 操作溫度：-20°C 至 +40°C（-4°F 至 +104°F）（封閉環境）。

     ? 存儲溫度：-20°C 至 +55°C（-4°F 至 +131°F）。

   ? 濕度 (Humidity):

     ? 操作濕度：5% 至 95% 非冷凝。

     ? 濕熱穩態測試：92% 相對濕度，40°C（104°F），56天（符合IEC 68-2-3）。

     ? 濕熱循環測試：93% 相對濕度，25°C/40°C（77°F/104°F），21周期（符合IEC 68-2-30）。

   ? 冷卻方式 (Cooling Method): 自然對流。

   ? 振動 (Vibration): 操作時2.5G，非操作時5G（符合IEC 68-2-6）。

   ? 沖擊 (Shock): 30G（符合IEC 68-2-27）。

   ? 最大海拔 (Maximum Altitude): 2000米。

   ? 污染環境 (Pollution Environment): 污染等級3（符合IEC標準）。

   ? 防護等級 (Degree of Protection): IP20（防塵和低等級防水）。
