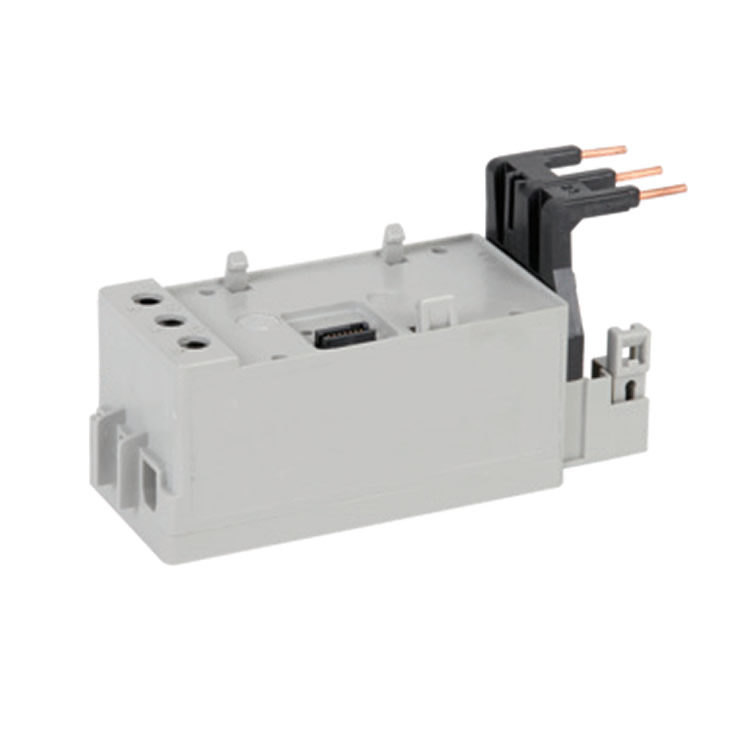

瑞士Sprecher+Schuh 過載繼電器 CEP9-ESM-I-146-200

1. 型號概述

? 產品名稱: CEP9-ESM-I-146-200 電流感應模塊（Current Sensing Module）

? 制造商: Sprecher + Schuh（瑞士品牌）

? 主要用途: 用于電機過載保護，通過監測電流實現熱模型計算。適用于工業自動化系統，支持高級診斷和通信。

? 適用接觸器: 專為 CA9-116 到 CA9-146 系列接觸器設計（文檔中明確列出："For Use With: CA9-116...146"）。

? 模塊類型: 電流感應模塊，提供真實 RMS 電流測量，支持過載、相位丟失等保護功能。

? 安裝選項: 直接安裝在接觸器上（IEC Contactors 類型），簡化接線和集成。

2. 關鍵電氣參數

? 額定絕緣電壓 (Rated Insulation Voltage, Uij): 600 V AC。

? 額定工作電壓 (Rated Operating Voltage, Ue): 600 V AC（UEL 等級）。

? 端子配置 (Terminals): 1/L1, 3/L2, 5/L3（輸入）；2/T1, 4/T2, 6/T3（輸出），支持三相電機。

? 相數 (Number of Poles): 3 極（從端子配置推斷）。

? 短路評級 (Short Circuit Ratings): 文檔未提供具體數值，但符合 UL 和 IEC 標準（參考通用描述）。

? 熱容量利用率 (Thermal Capacity Utilization, %TCU): 基于真實 RMS 電流計算的熱模型，當 %TCU 達到 100% 時觸發過載跳閘

? 重置模式 (Reset Modes): 支持手動或自動重置，重置點可調（1...100% TCU）。

? 接地故障保護 (Ground Fault Protection): 支持零序電流檢測，跳閘和警告設置可調（20 mA...5.0 A），但需外部電流互感器用于低電流檢測（<1.0 A 時）。注意：此模塊不適用于人員保護（UL1053 Class I）。

? 其他監測功能:

  ? 相位電流監測（A 或 %FLC）

  ? 電流不平衡（可調 10...100%）

  ? 接地故障電流監測。

CEP9-ESM-I-146-200 是一個高性能電流感應模塊，專為 CA9-116...146 接觸器設計，提供寬電流范圍（20...200A）、高級保護和工業級耐用性。
