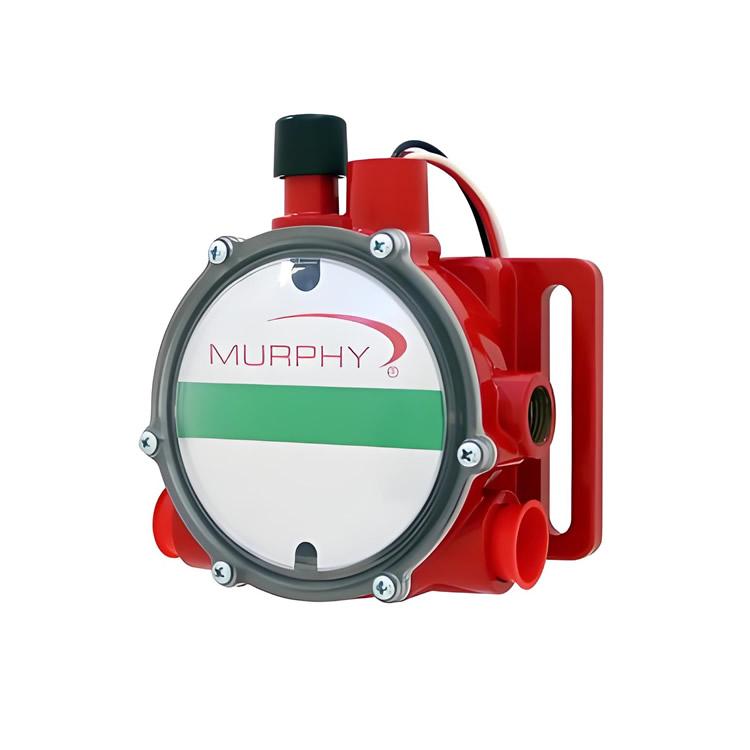

Murphy油位維持計LM500-TF

功能描述

LM500-TF用于維持發動機、泵或壓縮機曲軸箱油位。當油位下降時，浮子下沉打開拇指閥（Thumb-Valve?），從油箱向曲軸箱補油；油位回升后浮子上浮關閉閥門。若供油中斷導致油位持續下降，低油位開關將觸發報警或設備停機。

LM500-TF專屬功能

配備測試按鈕，單次按壓可驗證浮子及開關是否正常工作，支持三線快動開關（Form C觸點），實現閉環故障敏感電路。

工作原理

? 補油流程：曲軸箱油位↓ → 浮子下沉 → 拇指閥打開 → 油箱向曲軸箱供油

? 停止條件：油位達到設定值 → 浮子上浮 → 拇指閥關閉

安裝選項

提供管道支架（適用Φ22mm管）和通用法蘭套件，具體尺寸參見官網鏈接。

LM500-TF技術參數

類別 參數明細

機械接口 ? 曲軸箱平衡通風口：1/2 NPTF（頂部）<br>? 入口：1/2 NPTF（帶可拆卸濾網，側部）<br>? 出口：2×3/4 NPTF（側部）<br>? 出口：1×3/4 NPTF（底部）

核心部件 ? 拇指閥材質：Viton氟橡膠<br>? 浮子：304不銹鋼

電氣規格 ? 快動開關：SPDT觸點<br>  - 10A/125VAC，0.5A/125VDC，10A/30VDC<br>? 導線：18 AWG，長度355mm±50mm<br>? 導管接口：1/2英寸（頂部）

結構材料 ? 殼體：壓鑄鋁<br>? 視窗：防污耐沖擊聚碳酸酯（耐高溫/UV）<br>? 表盤：白底綠色正常油位帶

工況限制 ? 最大入口壓力：9.5 psi（25ft油柱）<br>? 最大殼體壓力：15 psi（103 kPa）<br>? 運行/停機最大油位差：51mm<br>? 環境溫度上限：121°C

物理尺寸 ? 本體：167mm(H)×157mm(W)×89mm(D)<br>? 含包裝：279mm(H)×241mm(W)×190mm(D)

重量 1.74 kg
