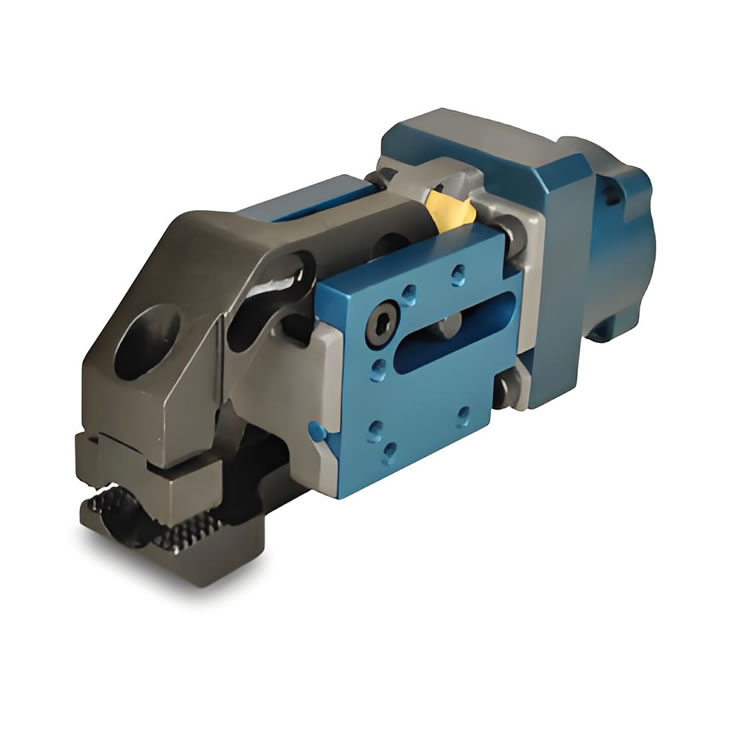

HM-Pro 45F 高溫法蘭夾爪技術參數

核心性能

項目 參數

夾持類型 法蘭式雙爪平行夾持

耐溫范圍 -20°C ~ 900°C（耐瞬時熔融金屬飛濺）

夾持力 320 lbs @ 80 PSI（雙面測量值）

開合時間 閉合0.07秒 / 開啟0.12秒

循環壽命 5,000,000次（MCBF認證）

結構設計

| 機身材料 | 硬化合金鋼（表面氮化處理） |

| 密封系統 | 高溫陶瓷復合密封圈 |

| 法蘭厚度 | 19.1 mm |

| 喉深 | 36.7 mm |

| 端口規格 | 1/8" NPT 雙氣路（頂部/右側可選） |

動態參數

| 重復定位精度 | ±0.05 mm |

| 最大工件厚度 | 5.0 mm（支持定制襯墊擴展至9.5mm） |

| 開合角度 | 45°±2°（可調式凸輪機構） |

| 傳感器兼容 | 支持M12 Pico高溫接近傳感器（IP69K防護） |

安裝與環境

| 螺栓規格 | M8×1.25（1.20"×1.20" ISO標準孔距） |

| 防護等級 | IP67（本體）/ IP40（線纜接口） |

| 重量 | 2.1 kg（含標準夾具襯墊） |

應用場景

壓鑄件取件（鋁/鋅合金）

鍛造生產線熱坯轉移

連鑄機板坯夾持

熱處理爐內工件定位
